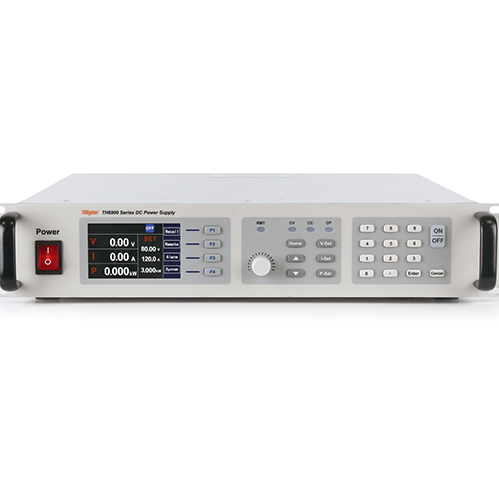

寬範圍可編程直流電源TH6935-100
TH6935-100寬範圍可編程直流電源是同惠電子生產的一款高性能電源設備，以下是關於該產品的詳細介紹： 一、產品概述TH6935-100是TH6900係列中的
寬範圍可編程直流電源TH6935-100的詳細資料
TH6935-100寬範圍可編程直流電源是同惠電子生產的一款高性能電源設備，以下是關於該產品的詳細介紹：
一、產品概述
TH6935-100是TH6900係列中的一款寬範圍可編程直流電源，該係列由微處理器控製，具有外觀精美、體積小、性能高、功能強大、操作簡單的特點。TH6935-100特別適用於需要寬範圍輸出和高精度控製的實驗室或工業測試環境。
二、主要性能特點
1、輸出範圍寬廣：
額定輸出為35V/100A，功率達到1500W。
輸出範圍為等功率“矩形”電源的3倍，滿足多種測試需求。
2、高效能：
采用高頻LLC多諧振逆變技術，整機效率高達92%（有說法為93%），有效降低能耗。
主動式功率因數校正（PFC），功率因數高達0.99，提升電網利用效率。
3、高精度與低噪聲：
高分辨率、高精度輸出，確保測試結果的準確性。
低紋波、低噪聲特性，減少測試幹擾。
4、快速瞬態響應：
≤2ms的快速瞬態響應，適用於需要快速響應的測試場景。
輸出的上升沿和下降沿速度可調，滿足不同測試需求。
5、多種工作模式：
支持恒電壓（CV）、恒電流（CC）、恒功率（CP）三種工作模式。
可根據測試需求靈活切換工作模式。
6、主從並聯功能：
支持同型號主從並聯，最多可達10台並聯，滿足更高的輸出電流和輸出功率需求。
並聯後可通過數字式主-從總線實現電壓、電流與功率的匯總，形成更大的係統。
7、保護功能完善：
具備過壓保護（OVP）、過流保護（OCP）、過功率保護（OPP）、過溫保護（OTP）以及輸入欠壓保護等多種保護功能。
SENSE端子反接保護，確保設備安全。
8、內置函數發生器：
配備真實函數發生器，可設置多種波形輸出，如正弦波、矩形波、三角波、梯形波等。
波形參數（如頻率、幅度等）可靈活設置，滿足複雜測試需求。
9、序列測試功能：
支持序列測試功能，允許用戶設置一係列的電壓、電流、功率值，並自動以設置的規則輸出。
可存儲50個序列，每個序列包含20個步驟，方便用戶進行自動測試和老化測試等應用。
10、高亮彩色LCD顯示屏：
配備4.0英寸高亮彩色LCD顯示屏，顯示信息清晰直觀。
矽膠按鍵和便捷旋鈕操作簡便，提升用戶體驗。
11、遠程控製與監控：
可通過外部模擬接口單獨控製電源輸出。
支持SCPI指令語言，方便編程控製。
配備多種通訊接口（如RS232、USB HOST、選配RS485、CAN、GPIB、LAN等），實現遠程監控和控製。
12、放電電路與安全設計：
設備內部配有放電電路，在空載或帶小負載時，能確保危險電壓在直流輸出關閉後1秒內降至10VDC以下，確保人體安全。
遠程補償端子（S+、S-）允許直接在待測物端子上測量輸出電壓，提高測量精度。
三、技術規格
以下是TH6935-100寬範圍可編程直流電源的主要技術規格：
項目 | 規格 |
額定輸出 | 35V/100A，1500W |
輸出範圍 | 寬範圍輸出，為等功率“矩形”電源的3倍 |
效率 | ≤92%（有說法為93%） |
負載調整率 | 電壓≤0.05%FS（0-*ΔUDC的負載調整率），電流≤0.15%FS（0-*ΔUDC的負載調整率） |
電源調整率 | 電壓≤0.02%FS（±10%ΔUAC輸入），電流≤0.05%FS（±10%ΔUAC輸入） |
設定值解析度 | 電壓10mV，電流10mA |
回讀值解析度 | 電壓10mV，電流10mA |
編程精度 | 電壓≤±（0.05%+0.04%FS）（25℃±5℃），電流≤±（0.15%+0.1%FS），功率≤±0.8%FS |
回讀精度 | 電壓≤±（0.05%+0.04%FS）（25℃±5℃），電流≤±（0.15%+0.1%FS），功率≤±0.8%FS |
紋波與噪聲 | RMS 10mVrms（20Hz-300kHz），P-P 75mVpp（20Hz-2MHz） |
上升時間（空載） | 10%-≤2ms |
上升時間（滿載） | 10%-90% ≤30ms |
保護功能 | OTP、OVP、OCP、OPP、PF |
隔離耐壓 | 1000VDC（輸出對大地） |
存儲 | 10組工作模式；50個序列，每組20步驟 |
模擬接口規格 | 內置15-針D-Sub母插，電隔離；信號範圍0~5V或0~10V（可切換）；U/I/P精度：0~10V≤0.2%FS，0~5V≤0.4%FS |
供電電源 | 相數：1ph+N+PE；電壓：220VAC±10%；頻率：45~66Hz；功率因數≥0.99 |
工作環境 | 室內型；工作溫度：0~50℃；濕度：<80%（無凝露）；儲存溫度：-20~70℃；海拔：<2000m |
尺寸 | 482mm×88mm×455mm（W×H×D）；標準機箱，高度2U |
重量 | 10.8kg |
四、應用領域
TH6935-100寬範圍可編程直流電源適用於多種應用領域，包括但不限於：
1、電子研發與測試：為電子產品的研發和測試提供穩定、可控的直流電源。
2、自動化與老化測試：在自動化測試和老化測試中，提供精確的電壓、電流和功率輸出。
3、太陽能電池陣列模擬：通過內建模型模擬太陽能電池陣列輸出曲線，用於太陽能產品的研發和測試。
4、科研與教學：在科研機構和高校中，作為教學和科研實驗的直流電源設備。
五、總結
TH6935-100寬範圍可編程直流電源以其寬廣的輸出範圍、高效能、高精度與低噪聲、快速瞬態響應、多種工作模式、完善的保護功能以及豐富的接口和遠程控製功能等特點，成為電子研發、測試、自動化測試、老化測試以及科研教學等領域的好的選擇。該產品不僅滿足了用戶對高性能直流電源的需求，還提供了靈活的操作和便捷的遠程控製方式，提升了測試效率和準確性。
