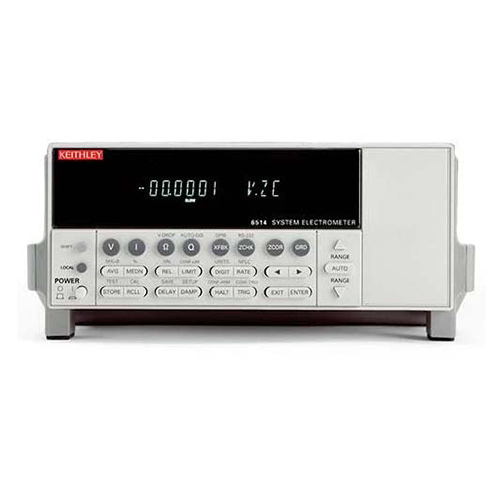

Keithley吉時利6514靜電計作為是德科技旗下的精密測量設備，以200TΩ輸入阻抗與<1fA噪聲水平的性能表現，在弱信號測量領域占據重要位置。該儀器不僅覆蓋電流、電壓、電阻、電荷等多參數測量，其硬件設計的針對性與自動化係統的適配性更值得深入探討。不同於常規測量儀器的通用化設計，Keithley吉時利6514靜電計針對低電平信號特性進行了模塊化優化，且能通過多種接口融入自動化測試流程。本文將從硬件核心模塊構成、自動化測試係統適配方案、多參數測量技術差異化實現三個方麵，結合權威技術資料解析Keithley吉時利6514靜電計的技術內核與應用邏輯。
硬件核心模塊構成與性能支撐
Keithley吉時利6514靜電計的硬件架構以低噪聲、高阻抗為設計核心，主要由信號采集模塊、信號調理單元、數據處理中樞三部分構成。信號采集模塊采用場效應管（FET）作為前端輸入器件，配合三同軸接口設計，使輸入阻抗穩定保持在200TΩ以上，這一配置為微弱電流信號的無衰減采集提供了硬件基礎。吉時利6514的信號采集模塊還集成了可編程量程切換電路，可根據輸入信號幅值自動切換至1fA~20mA電流檔位或10μV~200V電壓檔位，避免信號過載或分辨率不足的問題。
信號調理單元是Keithley吉時利6514靜電計實現低噪聲測量的關鍵環節。該單元內置低噪聲運算放大器與兩級濾波電路，第一級采用高精度差分放大設計，將微伏級信號放大至伏級水平，第二級通過1Hz-10kHz可編程低通濾波器抑製高頻噪聲。吉時利6514還配備主動偏移消除模塊，通過內部校準源周期性修正電路零點漂移，使長期測量中的偏移誤差控製在極小範圍。此外，儀器的電源模塊采用多級穩壓與紋波抑製技術，將供電噪聲降低至μV級別，進一步減少對弱信號測量的幹擾。
數據處理中樞承擔著信號數字化與指令執行的功能，Keithley吉時利6514靜電計搭載16位高速ADC芯片，采樣速率可達1200讀數/秒，配合內置的離散傅裏葉變換（DFT）算法，可快速完成信號頻譜分析。吉時利6514的微處理器還支持自定義測量腳本運行，用戶可通過編程設置采樣間隔、數據存儲條件與觸發邏輯，適配連續監測類應用場景。硬件層麵的冗餘設計也值得關注，儀器的關鍵電路采用雙路備份方案，在主電路出現故障時可自動切換至備用通道，保障測量連續性。
自動化測試係統適配方案
Keithley吉時利6514靜電計的接口配置為自動化係統集成提供了靈活條件，其標配的IEEE-488（GPIB）與RS-232接口可實現與控製終端的高速數據交互。在半導體生產線的自動化測試中，Keithley吉時利6514靜電計通過IEEE-488接口接入測試係統主控單元，主控端通過SCPI指令集對儀器進行遠程控製，可實現測量參數配置、數據實時讀取與異常狀態報警等功能。吉時利6514的數字I/O接口還支持與其他測試設備的同步觸發，確保多儀器協同工作時的測量時序一致性。
配套軟件與驅動程序的完善性提升了
Keithley吉時利6514靜電計的自動化適配能力。儀器兼容KeithleyTestPoint、LabVIEW等主流測試軟件，用戶可通過圖形化編程環境搭建測試流程，無需編寫複雜代碼。例如在光伏組件漏電電流測試中，通過LabVIEW調用吉時利6514的驅動接口，可實現“電壓施加-電流測量-數據存儲-結果判定”的全流程自動化，測試效率較手動操作提升3倍以上。吉時利6514還支持CSV、TXT等多種數據格式導出，便於與MES係統對接實現數據追溯。
針對不同場景的自動化需求，Keithley吉時利6514靜電計可采用差異化的係統架構設計。在實驗室研發場景中，通過RS-232接口連接計算機，配合自研軟件實現定製化測量邏輯；在工業批量測試場景中，采用IEEE-488接口構建多工位並行測試係統，單台主控設備可同時控製8台吉時利6514進行同步測量。此外，儀器的遠程診斷功能可通過網絡接口實現狀態監控與故障排查，減少現場維護工作量，進一步提升自動化係統的運維效率。
多參數測量技術差異化實現
小編
極儀蘑菇官方网站进入IOS總結電流測量是Keithley吉時利6514靜電計的核心功能之一，其采用“分流電阻-放大-數字化”的技術路徑，針對不同量程設計了差異化的分流電阻網絡。測量fA級微弱電流時，吉時利6514選用10¹⁴Ω高值分流電阻，將電流信號轉化為微伏級電壓，再經低噪聲放大器放大後送入ADC模塊；測量mA級大電流時，則切換至10Ω低值分流電阻，避免電阻發熱導致的測量誤差。Keithley吉時利6514靜電計的電流測量還支持平均次數調節，通過增加采樣平均次數可提升信噪比，適配高精度測試需求。
電壓測量技術的核心在於降低負載效應，Keithley吉時利6514靜電計通過200TΩ超高輸入阻抗設計，最大限度減少測量回路的電流損耗。在高內阻電源電壓測量中，吉時利6514采用“零電流測量法”，通過反饋電路使輸入電流趨近於零，確保被測電壓不受測量儀器影響。儀器的電壓測量分辨率可達10μV，配合真有效值（RMS）測量模式，能準確捕捉交流電壓的有效值，適配變頻設備測試場景。Keithley吉時利6514靜電計還具備電壓補償功能，可抵消測試線纜的壓降影響，提升長距離測量的準確性。
電阻與電荷測量則采用針對性的技術方案，Keithley吉時利6514靜電計的電阻測量基於“恒流法”原理，通過向被測電阻施加已知恒定電流，測量兩端電壓後計算阻值，支持10Ω~200GΩ的測量範圍。在高阻測量時，吉時利6514會自動啟用電壓反接法，抵消被測件表麵泄漏電流的影響。電荷測量采用積分法技術，利用內部高精度電容將電荷信號轉化為電壓信號，測量範圍覆蓋10fC~20μC，配合專用電容耦合探頭，可實現材料表麵電荷的非接觸式測量。Keithley吉時利6514靜電計的多參數測量模式可快速切換，切換響應時間小於100ms，滿足多參數連續測試需求。
Keithley吉時利6514靜電計的技術優勢源於硬件設計的專業性與應用適配的靈活性，其模塊化的硬件架構為低噪聲測量提供了基礎，豐富的接口與軟件支持使其能融入各類自動化係統，而差異化的測量技術路徑則滿足了多參數測試需求。在實際應用中，需根據測試場景選擇合適的硬件配置與軟件工具，充分發揮吉時利6514的性能潛力。從實驗室研發到工業生產，Keithley吉時利6514靜電計通過精準、穩定的測量表現，為弱信號檢測領域提供了可靠解決方案。隨著自動化測試需求的增長，Keithley吉時利6514靜電計在多場景下的適配價值將進一步顯現，持續為精密測量領域提供技術支撐。
