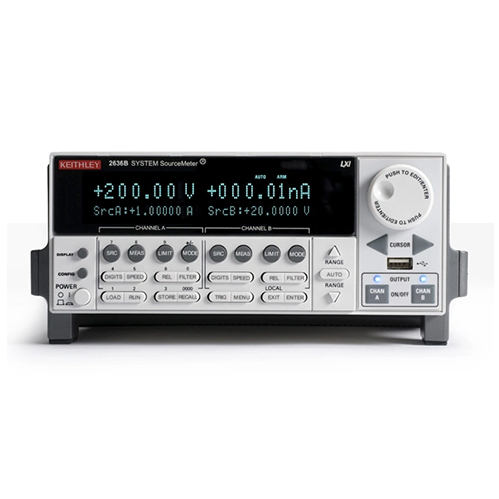

在弱電流器件表征、高阻材料測試等精密場景中，儀器的噪聲抑製能力與長期測量穩定性直接決定數據可信度。Keithley吉時利2636B雙通道可編程源表作為高精度源表代表，通過優化前端信號調理電路與智能校準算法，將電流測量分辨率提升至0.1fA，電壓測量精度達0.012%，同時實現雙通道間140dB以上的隔離度。2636B不僅延續源-測一體化優勢，更通過溫度補償與動態校準功能，適配複雜環境下的長期測試需求。無論是半導體器件的漏電流檢測，還是介電材料的絕緣特性分析，Keithley吉時利2636B雙通道可編程源表都能提供穩定輸出與精準采集。本文結合吉時利官方測試手冊，解析其低噪聲設計、隔離技術與校準體係的核心價值。
低噪聲測量硬件架構與信號處理機製
Keithley吉時利2636B雙通道可編程源表的低噪聲特性源於前端電路的精密設計，從信號源到測量模塊形成全鏈路噪聲抑製體係。Keithley吉時利2636B雙通道可編程源表的電壓源模塊采用低噪聲運算放大器與金屬膜電阻網絡，輸出紋波控製在50μVrms以下，配合16位D/A轉換器實現100μV步進的精準輸出，避免源信號噪聲對測量結果的幹擾。在電流測量端，2636B搭載低溫漂電流-電壓轉換器，可將10fA級微弱電流轉化為可測量電壓信號，配合過采樣技術將有效分辨率提升至20位，確保弱電流測試的準確性。
屏蔽與接地設計進一步降低環境噪聲影響。Keithley吉時利2636B雙通道可編程源表采用三層屏蔽結構，內部電路與外殼間設置電磁屏蔽層，信號線纜采用雙屏蔽同軸設計，有效抑製外界電磁幹擾（EMI）與射頻幹擾（RFI）。在100fA電流測量場景中，未屏蔽的源表易受50Hz工頻幹擾產生1pA以上誤差，而Keithley吉時利2636B雙通道可編程源表通過屏蔽設計將幹擾誤差控製在10fA以內。此外，2636B的浮地測量模式可消除接地環路電勢差，在測試電池管理係統等多接地設備時，能避免共模電壓引入的測量偏差。
信號濾波功能的可編程性提升適配性。Keithley吉時利2636B雙通道可編程源表內置低通濾波器，濾波頻率可在10Hz至10kHz間調節，用戶可根據測試信號特性選擇合適帶寬：測量靜態參數時選用10Hz窄帶濾波降低噪聲，測試動態響應時切換至10kHz寬帶濾波保證響應速度。某半導體實驗室測試MOS管柵極漏電流時，通過2636B的100Hz濾波設置，將測量數據的標準差從0.05pA降至0.01pA，數據穩定性顯著提升。
雙通道隔離技術與交叉幹擾抑製
Keithley吉時利2636B雙通道可編程源表的雙通道隔離設計是其核心技術亮點，通過獨立電路模塊與隔離屏障，實現通道間的高隔離度與低交叉幹擾。Keithley吉時利2636B雙通道可編程源表的兩個通道采用完全獨立的源電路與測量電路，通道間通過光耦隔離與變壓器隔離雙重屏障實現電氣隔離，隔離電壓達250Vdc，隔離度超過140dB。這種設計確保當一個通道輸出200V高壓時，另一通道測量1μV微弱信號不受幹擾，適用於需要同時施加高壓與測量弱信號的場景，如介電材料的擊穿電壓與漏電流同步測試。
交叉幹擾抑製算法進一步優化測量性能。2636B的內部處理器實時監測兩個通道的輸出信號，通過自適應濾波算法抵消通道間的耦合幹擾。在測試雙極晶體管的基極與集電極特性時，通道1為基極提供偏置電流，通道2測量集電極電流，Keithley吉時利2636B雙通道可編程源表的幹擾抑製功能可將交叉幹擾導致的測量誤差從0.5%降至0.02%。某電子元件廠使用2636B同時測試兩個二極管的反向漏電流，通道間幹擾誤差控製在0.01nA以內，完全滿足批量測試的一致性要求。
雙通道同步與獨立模式的靈活切換拓展應用場景。Keithley吉時利
2636B雙通道可編程源表支持同步模式下的信號協同輸出，兩通道輸出延遲控製在1μs以內；獨立模式下則可執行不同測試任務，如通道1進行直流參數測試，通道2進行脈衝特性分析。在半導體晶圓測試中，2636B的同步模式可同時為兩個芯片施加測試信號，獨立模式則可在同一測試工位完成不同參數的依次測量，大幅提升測試效率。
智能校準係統與長期穩定性保障
Keithley吉時利2636B雙通道可編程源表的校準體係通過硬件補償與軟件算法結合，確保長期使用中的測量精度穩定。Keithley吉時利2636B雙通道可編程源表內置自動校準功能，用戶可設定校準周期（如每周或每月），儀器自動對電壓、電流源及測量模塊進行校準，通過與內部標準參考源比對，修正器件老化導致的誤差。校準過程無需外接標準件，僅需3分鍾即可完成，極大簡化維護流程。某實驗室數據顯示，定期執行自動校準後，2636B的電壓測量誤差年漂移量控製在0.005%以內。
溫度補償技術是保障寬溫域精度的關鍵。2636B內置溫度傳感器，實時監測內部電路溫度（精度±0.1℃），通過預設的溫度係數曲線對測量結果進行動態補償。在0℃-55℃工作範圍內，未補償時測量誤差隨溫度變化可達0.03%，而Keithley吉時利2636B雙通道可編程源表的溫度補償功能可將誤差波動控製在0.008%以內。在車間等溫度變化較大的場景中，2636B仍能保持穩定的測試精度。
外部校準接口與溯源能力滿足計量需求。Keithley吉時利2636B雙通道可編程源表提供標準校準接口，支持接入國家計量標準件進行外部校準，校準數據可存儲於儀器內存並生成報告，滿足ISO質量體係的溯源要求。某第三方檢測機構通過外部校準將2636B與國家電流標準溯源後，其1nA-1A量程的測量結果可直接用於出具具有法律效力的檢測報告。
Keithley吉時利2636B雙通道可編程源表以低噪聲硬件架構、高隔離度雙通道設計與智能校準係統，構建了精密電學測試的可靠性基礎。從前端電路的噪聲抑製到通道間的幹擾隔離，再到全生命周期的精度校準，2636B將硬件優化與軟件補償深度融合。在弱電流器件測試中，Keithley吉時利2636B雙通道可編程源表的0.1fA分辨率捕捉細微信號變化；在多參數同步測試中，其隔離技術保障數據獨立可信；在長期使用場景中，校準體係維持精度穩定。對於注重測量精度與數據可靠性的用戶而言，2636B憑借均衡的性能設計，成為精密電學測試的實用選擇，為研發驗證與質量管控提供有力支撐。
