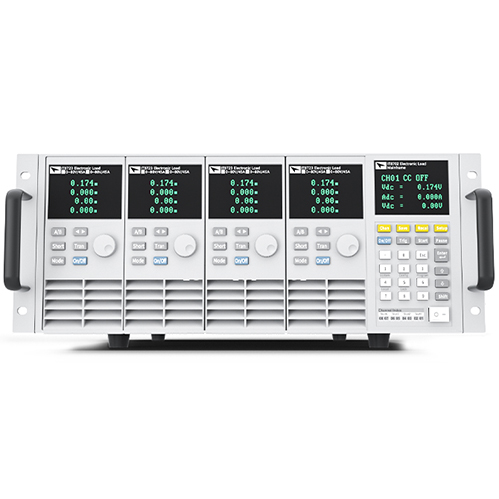

艾德克斯（ITECH）IT8733B多路直流可編程電子負載是一款功能強大的測試設備，專為滿足複雜多變的電源測試需求而設計。其動態測試功能尤為突出，能夠模擬實際負載的瞬態變化，從而幫助工程師深入評估電源在動態條件下的性能表現。以下是對IT8733B多路直流可編程電子負載動態測試操作的詳細解析。

一、動態測試概述

動態測試是IT8733B的重要功能之一，它允許用戶模擬實際負載的瞬態變化，如負載的突然增加或減少，以評估電源在動態條件下的響應速度、穩定性和效率等關鍵性能。動態測試通常包括斜坡測試、階躍測試和脈衝測試等多種模式，用戶可以根據具體需求選擇合適的測試模式。

二、艾德克斯IT8733B動態測試前的準備

在進行動態測試之前，用戶需要做好以下準備工作：

1、連接被測電源：確保被測電源與IT8733B正確連接，並檢查連接線的穩固性。

2、設置測試參數：根據測試需求，在IT8733B的設置菜單中配置測試參數，如負載電流、電壓範圍、測試時間等。

3、啟用動態測試模式：在IT8733B的操作界麵中選擇動態測試模式，並配置相應的測試序列，如斜坡速率、階躍幅度和脈衝寬度等。

4、連接監控設備：根據需要，連接示波器、數據采集卡等監控設備，以實時記錄和分析測試結果。

三、斜坡測試操作

斜坡測試是一種模擬負載逐漸增加或減少的測試模式，適用於評估電源在負載變化過程中的響應速度和穩定性。

1、設置斜坡參數：在IT8733B的設置菜單中，配置斜坡測試的起始負載值、終止負載值、斜坡速率和時間等參數。

2、啟動斜坡測試：確認設置無誤後，點擊啟動按鈕開始斜坡測試。IT8733B將按照預設的斜坡速率逐漸增加或減少負載，同時監控設備將記錄被測電源的響應情況。

3、分析測試結果：測試結束後，用戶可以通過IT8733B的顯示屏或連接的計算機查看測試結果，包括負載變化曲線、被測電源的輸出電壓和電流波形等。根據測試結果，分析電源的響應速度、穩定性和效率等性能。

四、階躍測試操作

階躍測試是一種模擬負載突然變化的測試模式，適用於評估電源在負載突變時的響應速度和穩定性。

1、設置階躍參數：在IT8733B的設置菜單中，配置階躍測試的起始負載值、階躍幅度（負載變化的量）和時間等參數。

2、啟動階躍測試：確認設置無誤後，點擊啟動按鈕開始階躍測試。IT8733B將按照預設的階躍幅度突然改變負載，同時監控設備將記錄被測電源的響應情況。

3、分析測試結果：測試結束後，用戶可以查看測試結果，包括負載突變前後的輸出電壓和電流波形、響應時間等。根據測試結果，分析電源的響應速度、過衝/下衝電壓、恢複時間等性能。

五、脈衝測試操作

脈衝測試是一種模擬負載在短時間內快速變化的測試模式，適用於評估電源在脈衝負載條件下的性能表現。

1、設置脈衝參數：在IT8733B的設置菜單中，配置脈衝測試的脈衝寬度、脈衝幅度（負載變化的量）、脈衝間隔和重複次數等參數。

2、啟動脈衝測試：確認設置無誤後，點擊啟動按鈕開始脈衝測試。IT8733B將按照預設的脈衝參數在短時間內快速改變負載，同時監控設備將記錄被測電源的響應情況。

3、分析測試結果：測試結束後，用戶可以查看測試結果，包括脈衝負載下的輸出電壓和電流波形、響應時間、紋波電壓等。根據測試結果，分析電源在脈衝負載條件下的穩定性、效率和紋波抑製能力等性能。

六、動態測試中的保護與報警

在進行動態測試時，為了保護被測電源和IT8733B本身免受損壞，設備內置了多種保護與報警功能。

1、過壓保護：當被測電源的輸出電壓超過預設的過壓保護閾值時，IT8733B將自動切斷負載以保護被測電源。

2、過流保護：當被測電源的輸出電流超過預設的過流保護閾值時，IT8733B同樣會自動切斷負載以防止過流損壞。

3、短路保護：在短路測試或負載突變導致短路的情況下，IT8733B將迅速切斷負載以防止短路電流對被測電源造成損壞。

4、報警與故障指示：當設備檢測到異常情況時，如過壓、過流、短路等，將觸發報警並顯示相應的錯誤信息。用戶可以根據錯誤信息采取相應的措施來解決問題。

七、動態測試結果的記錄與分析

為了更深入地了解被測電源在動態條件下的性能表現，用戶需要對測試結果進行記錄和分析。

1、數據記錄：IT8733B支持將測試結果保存到內部存儲器或通過遠程接口傳輸到計算機上。用戶可以選擇記錄關鍵參數的時間序列數據或波形數據等。

2、數據分析：使用數據分析軟件（如Excel、MATLAB等）對記錄的測試數據進行處理和分析。可以計算平均值、標準差、最大值、最小值等統計參數；繪製負載變化曲線、輸出電壓和電流波形圖等圖表；進行趨勢分析和故障預測等。

3、報告生成：根據分析結果，用戶可以生成詳細的測試報告，包括測試參數、測試結果、數據圖表和分析結論等。測試報告有助於用戶向團隊成員或客戶清晰地展示被測電源的性能表現。

八、總結

艾德克斯IT8733B多路直流可編程電子負載的動態測試功能為工程師提供了靈活多樣的測試手段，能夠模擬實際負載的瞬態變化以評估電源在動態條件下的性能表現。通過合理的測試參數設置、精確的測試結果記錄與分析以及完善的保護與報警功能，用戶可以深入了解被測電源的關鍵性能參數並優化其設計。
