艾德克斯IT8732B多路直流可編程電子負載是一款高性能的測試設備，廣泛應用於電源類電子元器件性能的測試，以及ATE測試係統、太陽能電池、LED、通訊測試、航空航天等領域。以下是對其操作的詳細介紹：

一、設備概述

艾德克斯IT8732B是艾德克斯IT8700係列多路直流可編程電子負載中的一員，具有超高精確度與解析度（1mV/0.01mA），支持定電流（CC）、定電壓（CV）、定電阻（CR）等多種動態工作模式。該設備采用可抽換模組式設計，用戶可根據測試需求自由選配模組，實現靈活高效的測試方案。

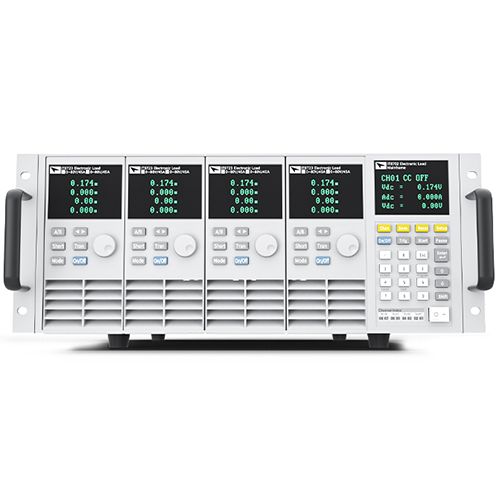

二、麵板介紹

IT8732B的麵板布局清晰，功能鍵齊全，主要包括以下部分：

1、POWER鍵：負載電源開關，打開時全部通道顯示屏會點亮，進入開機自檢狀態。

2、Chan鍵：用於切換通道。IT8700係列是多路負載，一個主機掌握全部模組，每個模組都有自己的通道編號。通過Chan鍵可以選擇需要編輯的通道。

3、Save鍵：用於保存數據。在主機麵板上對通道進行參數設置後，使用Save鍵保存設置，最多可保存101組設置參數。

4、Recall鍵：用於調用已保存的數據，可以快速調用所保存的101組參數。

5、Setup鍵：用於進入單通道的菜單設置，如CC/CV/CR工作模式等。

6、On/Off鍵：用於控製模組輸入狀態的開啟或關閉。

7、Trig鍵：觸發功能鍵，編輯好自動測試文件或動態脈衝輸出時，需選擇觸發源。

8、Start鍵：用於開啟自動測試功能。

9、Pause鍵：暫停鍵，用於在運行自動測試過程中暫停測試。

10、Shift鍵：組合鍵，與其他鍵組合使用可實現係統設置、儀器配置、程序設置等功能。

11、Short鍵：實現短路測試，使負載可以在輸入端模擬一個短路電路。

12、Mode鍵：切換工作模式，並移動光標位置。

13、旋鈕：用於改變設置參數值。

此外，麵板上還有高亮度VFD顯示屏，用於顯示通道信息、設置參數等。

三、基本操作

1. 開機與自檢

按下POWER鍵，設備將進行開機自檢，全部通道顯示屏會點亮。自檢完成後，設備進入待機狀態。

2. 通道選擇與參數設置

（1）使用Chan鍵選擇需要編輯的通道。

（2）按下Setup鍵進入菜單設置。

（3）使用方向鍵選擇工作模式（CC、CV、CR等），並按下Enter鍵確認。

（4）根據測試需求，設置電壓、電流、斜率等參數。使用旋鈕調整參數值，並按下Enter鍵確認。

（5）設置完成後，按下Save鍵保存參數。

3. 啟動測試

（1）在待機狀態下，按下On/Off鍵開啟模組輸入狀態。

（2）如需進行自動測試，先編輯好自動測試文件，然後按下Trig鍵選擇觸發源。

（3）按下Start鍵啟動自動測試。測試過程中，可以觀察顯示屏上的實時數據。

（4）如需暫停測試，按下Pause鍵。暫停後，再次按下Start鍵可繼續測試。

4. 動態測試與List模式

IT8732B支持動態測試和List模式，可以滿足更複雜的測試需求。

（1）動態測試：在CC模式下，動態測試能檢查電源輸出電壓的穩定性。通過設置A值、B值、延時時間和上升/下降斜率等參數，可以模擬負載的連續變化。按下Trig鍵後，負載將在設定值之間連續切換。

（2）List模式：List模式可以準確高速地完成複雜的任意電流變化模式，並且這個變化模式可與內部或者外部信號同步。通過編輯每一步的步值、脈寬和斜率，可以生成多種複雜序列，滿足複雜的測試需求。

5. 數據記錄與導出

IT8732B支持數據記錄與導出功能。測試完成後，可以將測試數據導出至EXCEL等文件格式，方便後續分析和處理。

四、保護功能與安全注意事項

IT8732B具有多種保護功能，包括過電壓保護、過電流保護、過功率保護、過溫度保護和極性反接保護等。在測試過程中，如遇到異常情況，設備將自動觸發保護機製，確保測試人員和設備的安全。

同時，在使用IT8732B時，還需注意以下安全事項：

1. 在連接或斷開測試線路前，請確保設備已斷電。

2. 避免在潮濕或高溫環境下使用設備。

3. 定期檢查設備的接地情況，確保接地良好。

4. 在測試過程中，注意觀察設備的運行狀態和顯示屏上的實時數據，如發現異常情況應立即停機檢查。

五、維護與保養

為確保IT8732B的長期穩定運行，需定期進行維護與保養。主要包括以下幾個方麵：

1. 定期清潔設備表麵和散熱孔，避免灰塵積累導致散熱不良。

2. 定期檢查設備的連接線和接口，確保連接可靠、無鬆動。

3. 定期對設備進行校驗和校準，確保測試結果的準確性。

4. 如發現設備出現故障或異常情況，應及時聯係專業維修人員進行檢修。

艾德克斯IT8732B多路直流可編程電子負載是一款功能強大、操作簡便的測試設備。通過熟練掌握其操作方法和注意事項，可以充分發揮其性能優勢，滿足各種複雜的測試需求。
