2024-11-18

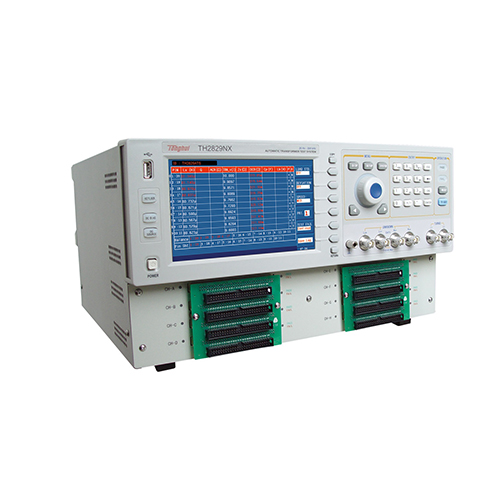

TH2829X係列自動變壓器測試係統元器件參數測試儀功能特點。TH2829X元器件參數測試儀是一款集高精度、高效率與多功能於一體的自動變壓器測試係統，專為現代電子製造業設計，以滿足日益增長的測試需求。以下是其主要功能特點：
1、準確測試能力：
寬頻帶與高精度：TH2829X提供三種型號選擇，分別覆蓋20Hz至200kHz（TH2829AX）、20Hz至500kHz（TH2829BX）和20Hz至1MHz（TH2829CX）的測試頻率範圍，最小分辨率達到0.5mHz，測量準確度高達0.05%。
寬電壓範圍：配備5mV至10Vrms的測試信號源，分辨率高達100μV，確保對所有器件的測試都能得心應手。
2、高效測試速度：
高速測試：融合先進的測試技術、控製技術、顯示技術和處理器技術，TH2829X實現了無與倫比的高速測試，最高可達75次/秒的測試速度，比前代產品TH2819X提高了近40%。
優化測試效率：通過前麵板的PASS/FAIL LED指示燈，可以在關閉LCD屏幕的情況下僅顯示合格與否的信息，進一步提升測試速度，最高可提升近50%。
3、多功能顯示與數據保存：
全彩大屏顯示：采用7英寸800x480彩色TFT LCD顯示器，單次掃描測試結果整屏顯示，極大地方便了操作者對測試結果的觀察和判斷。
LCR四參數同時顯示：在LCR測試功能下，支持四種參數（主、副參數各兩組）同時顯示，減少頻繁轉換測試參數菜單的需求。
便捷的數據保存：支持通過USB HOST接口將掃描測試結果和LCD顯示圖像直接保存到U盤中，或以內部FLASH保存狀態文件，支持CSV、GIF等格式，便於打印、匯總、存儲與分析。
4、增強的測試能力：
精準的圈數比測試：通過獨特的信號取樣和合成方法，以及改進的圈數比計算方法，TH2829X顯著提高了變壓器圈數比的測試準確性和速度。
穩定的低DCR測量：即使在DCR較低的情況下，也能獲得準確而穩定的測量結果，確保低圈數粗線徑線圈的可靠測量。
5、貼近顧客需求的設計：
條形碼讀入功能：通過USB HOST接口讀入被測產品條形碼，自動匹配測試設置文件，提高產品和文件管理能力。
GD1|GD2自動設置：針對變壓器接反問題，提供自動設置功能，在變壓器方向錯誤時自動調用反向參數進行測試，減少誤判和不良品率。
6、創新的係統組網與治具自檢：
多台儀器組網：標配10/100 Base-T LAN接口，支持通過局域網實現多台儀器的組網控製，方便集中管理和數據分析。
治具自檢功能：提供掃描治具繼電器性能的自檢功能，及時發現並修複故障繼電器，確保治具的可靠工作。
7、兼容性與升級：
全麵兼容：與TH2818X/TH2819X係列儀器保持文件係統和測試治具的完全兼容，降低用戶升級成本。
無憂升級：提供多種統計分析功能（如Cpk、Ck、Cp等），助力工藝改進和成本控製，同時確保軟件係統的持續更新和升級。
綜上所述，TH2829X元器件參數測試儀以其卓越的性能、高效的操作和靈活的組網能力，為現代電子製造業提供了強大的測試支持，是提升生產效率和產品質量的好的選擇。
