ZX8511D/ZX8511D數字電橋致新ZX8511D
關鍵詞:ZX8511D/ZX8511D數字電橋 ZX8511D係列數字LCR電橋,是采用320*240彩色TFT顯示屏幕的新一代阻抗測試儀器。采用了LCR的技術平台,卻有著低頻LCR的價格,幫用戶*告別數碼管時代,更具備*抗衝擊能力!ZX8511D智能LCR測量儀0.2%(千分之二)的基本精度,50Hz～10kHz的頻率範圍可滿足來料檢驗、出貨
ZX8511D/ZX8511D數字電橋致新ZX8511D的詳細資料

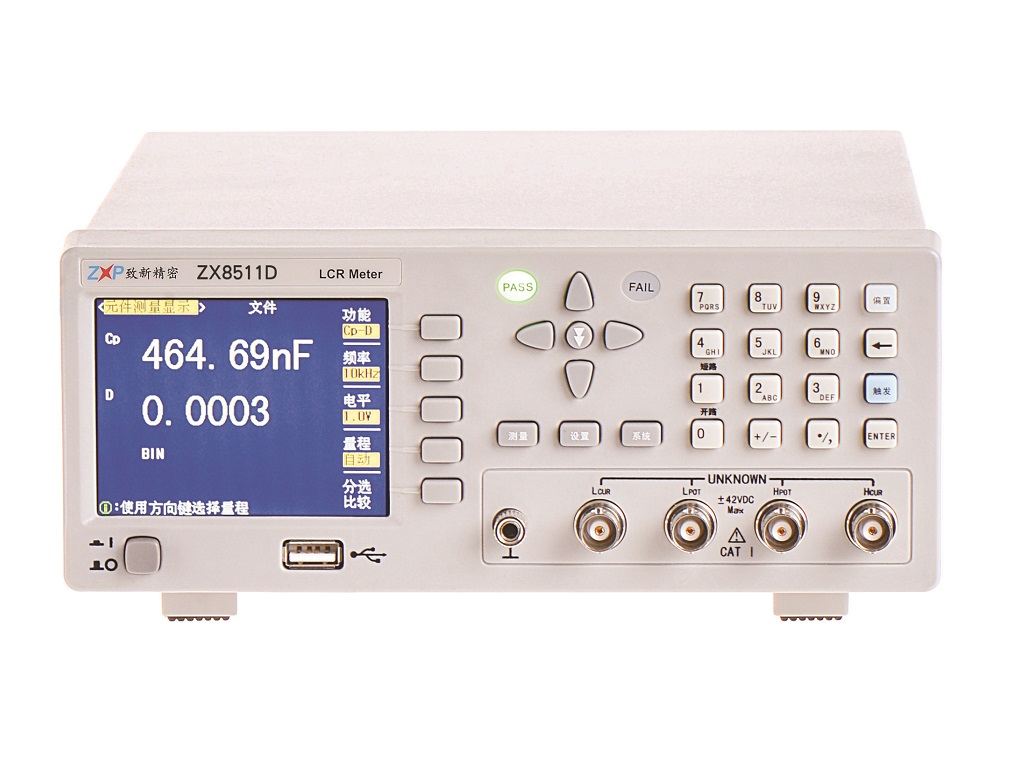

致新ZX8511D數字電橋
關鍵詞：ZX8511D/ZX8511D數字電橋 ZX8511D係列數字LCR電橋，是采用320*240彩色TFT顯示屏幕的新一代阻抗測試儀器。采用了LCR的技術平台，卻有著低頻LCR的價格，幫用戶*告別數碼管時代，更具備*抗衝擊能力!ZX8511D智能LCR測量儀0.2%(千分之二)的基本精度，50Hz～10kHz的頻率範圍可滿足來料檢驗、出貨檢驗，為產品質量提供有力保證。
ZX8511D/ZX8511D數字電橋的概念：用比較法測量各種量(如電阻、電容、電感等)的儀器。zui簡單的是由四個支路組成的電路。各支路稱為電橋的“臂”。如圖電路中有一電阻為未知(R2)，一對角線中接入直流電源U，另一對角線接入檢流計G。可以通過調節各已知電阻的值使G中無電流通過，則電橋平衡，未知電阻R2=R1·R4/R3。
致新ZX8511D數字電橋
為什麽叫LCR 數字電橋?
答：L：電感(為了紀念物理學家Heinrich Lenz)，C：電容(Capacitor)，R：電阻(Resistance)，LCR數字電橋就是能夠測量電感，電容，電阻，阻抗的儀器，這是一個傳統習慣的說法，zui早的阻抗測量用的是真正的電橋方法，如下圖：
致新ZX8511D LCR數字電橋
隨著現代模擬和數字技術的發展，早已經淘汰了這種測量方法，但LCR電橋的叫法一直沿用至今。如果是使用了微處理器的LCR電橋則叫LCR數字電橋。一般用戶又稱這些為：LCR測試儀、LCR電橋、LCR表、數字電橋、LCR Meter等等。
公司的LCR數字電橋有： ZX8528，ZX8526，ZX8519，ZX8518，ZX8517，ZX8516，ZX8510，ZX8511D，ZX2811D等等係列。
另外，電容測試儀和電感測試儀實際上是LCR數字電橋的變種，其根本原理與電橋是一樣的。
簡要說明 致新ZX8511D LCR數字電橋
ZX8511D ZX8511D智能LCR測量儀 ZX8511D係列數字LCR電橋，是采用320*240彩色TFT顯示屏幕的新一代阻抗測試儀器。采用了LCR的技術平台，卻有著低頻LCR的價格，幫用戶*告別數碼管時代，更具備*抗衝擊能力!將實惠帶給廣大用戶!其0.2%(千分之二)的基本精度，50Hz～10kHz的頻率範圍可滿足來料檢驗、出貨檢驗，為產品質量提供有力保證。
ZX8511D智能LCR測量儀 性能特點
■經濟實用型LCR數字電橋，可以滿足一般的測試要求
■高穩定性的電容損耗，為電容器出廠檢驗提供更高保障
■25Ω、50Ω、100Ω、10/100Ω輸出阻抗
■與品牌廠家LCR電橋測試數據可比性高(Agilent、WK)
■快速校正，開路、短路
■測試顯示放大顯示功能，使讀數更加清晰、直觀
■簡體中文、英文操作語言
■靈活的接口功能，按需求定義實現數據記錄、保存、處理
■簡單易懂SCPI通訊協議、可快速與設備組建測試係統
■關機後測試條件自動保存，不再為重新設定測試條件而煩擾
■測試數據、條件保存(U盤或內部)，支持U盤升級
■儀器內部50組測試文件，或選配U盤外部保存，可隨時調用
■提供標準RS232、UsbTMC，UsbCDC
測試頻率 | ZX8511C | ZX8511D | ||
| 100、1k、10k(Hz) | 100、120、1k、10k(Hz) | |||
| 測試參數 | L、C、R、|Z|、D、Q | |||
| 基本準確度 | 0.25%，以精度表為準 | 0.2%，以精度表為準 | ||
| 測試速度 | 快速：15次/秒、中速10次/秒、慢速6次/秒(1kHz以上頻率) | |||
| 快速： 6次/秒、中速 4次/秒、慢速2次/秒(1kHz以下頻率) | ||||
| 量程方式 | 自動、保持 | |||
| 觸發方式 | 內部、手動 | |||
| 測試信號電平 | 0.1、0.3、1V | |||
| 信號源輸出阻抗 | 25Ω、100Ω、10/100Ω | |||
| 校準功能 | 開路/短路，全頻清零、點頻清零 | |||
| 顯示範圍 | |Z|，R， | 0.1 mΩ — 99.999MΩ | ||
| L | 0.01uH-9999.9H | |||
| C | 0.01pF—9.9999F | |||
| D | 0.0001—9.9999 | |||
| Q | 0.1-9999.9 | |||
| 等效電路 | 串聯、並聯、自動 | |||
| 比較器 | ------------------------ | |||
| 接口 | RS232C、UsbTMC、UsbCDC，Handler | |||
| 存儲器 | 內部50組，外部U盤500組文件 | |||
| 溫度濕度 | 0℃～40℃，相對濕度≤75% | |||
| 電源要求 | 電壓 | 100 ～ 120 Vac或198 ～ 242 Vac | ||
| 頻率 | 46 ～ 64 Hz，功率大於50 VA | |||
| 體積(W*H*D) | 216mm*87mm*300mm | |||
| 重量(淨重) | 3.0Kg | |||
