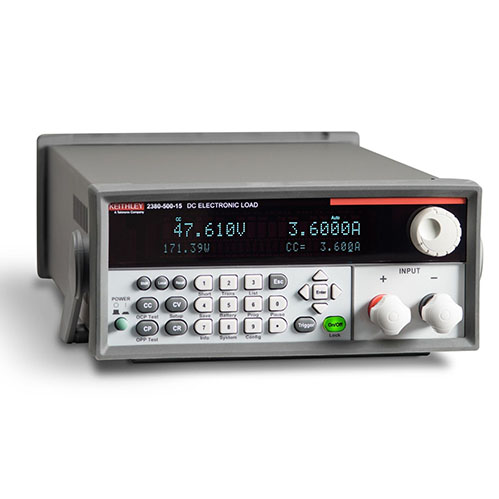

2380-500-15可編程DC電子負載
2380-500-15可編程DC電子負載是一款高性能的直流電子負載設備，廣泛應用於各種電源測試、環境測試、壓力測試及加速生命周期測試等領域。該設備由泰克（Tek
2380-500-15可編程DC電子負載的詳細資料
2380-500-15可編程DC電子負載是一款高性能的直流電子負載設備，廣泛應用於各種電源測試、環境測試、壓力測試及加速生命周期測試等領域。該設備由泰克（Tektronix）或吉時利（Keithley）生產，以其高精度、高可靠性和多功能性，成為測試工作台電源的好的選擇。
一、技術規格
① 型號：2380-500-15
② 輸出功率：200W
③ 最大電壓：500V
④ 最大電流：15A
⑤ 分辨率：電壓0.1mV，電流0.01mA
⑥ 測量精度：電壓±(0.05%+0.025% FS)，電流±(0.05%+0.05% FS)
⑦ 工作溫度：-10℃～60℃
⑧ 相對濕度：≤75%RH
⑨ 工作模式：恒定電流(CC)、恒定電壓(CV)、恒定電阻(CR)、恒定功率(CP)
⑩ 動態模式：周期率最高25kHz
⑪ 接口：GPIB、USB、RS-232
⑫ 尺寸：214.81mm × 104.24mm × 397.03mm
二、詳細規格
1、恒定電壓模式：
範圍：0.1-500V
分辨率：10mV
準確度：±(0.05%+0.025% FS)
2、恒定電流模式：
範圍：0-15A
分辨率：1mA
準確度：±(0.05%+0.05% FS)
3、恒定電阻模式：
範圍：0.3W-10W，10W-7.5kW
分辨率：0.001W，0.1W
準確度：0.01%+0.08S，0.01%+0.0008S
4、恒定功率模式：
範圍：200W
分辨率：10mW
準確度：0.1%+0.1% FS
5、動態模式：
周期率：20ms-3600s；Res:1ms
準確度：5ms ±100ppm
上升/下降斜率：0.0001-0.1A/ms，0.001-1A/ms
最小上升時間：~10ms
6、測量範圍：
電壓讀數範圍：0-500V
分辨率：10mV
準確度：±(0.025%+0.025% FS)
電流讀數範圍：0-15A
分辨率：0.1mA
準確度：±(0.05%+0.05% FS)
功率讀數範圍：200W
分辨率：10mW
準確度：±(0.1%+0.1% FS)
三、功能特點
1、多種測試模式：
恒定電流(CC)：輸出電流保持恒定，電壓隨負載變化而變化。
恒定電壓(CV)：輸出電壓保持恒定，電流隨負載變化而變化。
恒定電阻(CR)：輸出負載電阻保持恒定，電壓和電流隨負載變化而變化。
恒定功率(CP)：輸出功率保持恒定，電壓和電流隨負載變化而變化。
2、高精度測量：
電壓和電流讀數分辨率分別為0.1mV和0.01mA，提供高置信度讀數。
電壓和電流測量精度分別為±(0.05%+0.025% FS)和±(0.05%+0.05% FS)。
3、動態模式：
動態循環模式周期率最高可達25kHz，轉換速率可調。
負載開關時間最快可達25kHz，適用於高速負載變化下的瞬態特性驗證。
4、多功能觸發：
提供內部觸發、外部觸發和遠程觸發選項，使動態負載特點與其他事件同步。
5、內置保護功能：
包括溫度過熱保護(OTP)、電壓過載保護(OVP)、電流過載保護(OCP)、功率過載保護(OPP)以及本地/遠程反向電壓(LRV/RRV)保護。
確保保護DUT（被測設備）和2380係列電子器件免遭損壞。
6、存儲和調用：
可將測試參數保存到100個內存位置中的任何一個位置，然後迅速調用設置。
7、接口豐富：
內置GPIB、USB和RS-232接口，實現遠程控製和通信。
電流監測接口為示波器提供了一條連接，簡化了輸入電流波形的監測工作。
8、便捷操作：
數字鍵盤和旋轉旋鈕可以迅速輸入設置，簡便地把參數設定成全部分辨率。
開機係統自檢確保儀器正確運轉。
四、 附件
1) 操作手冊：詳細描述了設備的使用方法、注意事項及故障排除方法。
2) 電源線：用於連接設備和電源插座。
3) 接口線：包括GPIB、USB和RS-232接口線，用於連接計算機或其他設備。
4) 校準證書：證明設備已經經過校準，並符合相關標準。
5) 測試夾具：用於連接被測設備和電子負載。
6) 保護蓋：用於保護設備的接口和旋鈕，防止灰塵和損壞。
五、應用
1、AC/DC電源和DC/DC模塊測試：
環境測試：模擬不同環境條件下的電源性能。
壓力測試：測試電源在極端條件下的穩定性。
加速生命周期測試：通過加速老化過程，評估電源的長期可靠性。
2、LED照明驅動裝置和高功率元件測試：
測試LED驅動器的電流和電壓穩定性。
評估高功率元件的功率輸出和效率。
3、汽車電子測試：
測試汽車電子設備的電流和電壓特性。
驗證汽車電子設備的可靠性和安全性。
4、電池研究和充放測試：
測試電池的充放電性能。
評估電池的容量和循環壽命。
5、生產測試：
在生產過程中，對電源和其他電子設備進行測試，確保產品質量。
六、 結論
吉時利2380-500-15可編程DC電子負載以其高精度、高可靠性和多功能性，在電源測試及相關領域得到了廣泛應用。通過提供多種測試模式、高精度測量、動態模式、內置保護功能、存儲和調用功能以及豐富的接口，該設備能夠滿足各種測試需求，提高測試效率。此外，其廣泛的應用領域也證明了其在電源測試領域的重要地位。
