美國百科9830B係列可編程交流電源供應器 PWM高頻開關切換技術的詳細資料

在電子設備研發、生產測試及合規驗證領域，穩定且可模擬複雜電網環境的交流電源是關鍵測試工具。美國百科9830B係列可編程交流電源供應器作為高性能測試設備，憑借PWM高頻開關技術與多模式輸出能力，適配電機電子、光伏發電、航空電子等多行業需求，既能提供純淨正弦波輸出，又能模擬電網故障與幹擾，為產品性能驗證與合規測試提供全麵支持。

美國百科9830B係列可編程交流電源供應器是一款兼顧高功率密度與多功能測試的專業設備，采用PWM高頻開關切換技術，在0-300V輸出電壓範圍（45Hz-1200Hz）內，實現低至0.5%的總諧波失真率（45Hz-400Hz電阻性負載），輸出波形純淨穩定，滿足高精度測試需求。該係列涵蓋9831BTC（1500VA）、9832B（2000VA）、9833B（3000VA）三款機型，最大輸出電流覆蓋7.5A-30A（0-300V範圍），可適配從小功率元器件到中大功率設備的測試場景，如光伏逆變器、電機控製器等。

在輸出模式上，9830B係列突破傳統交流電源局限，支持AC（交流）、DC（直流）、AC+DC（交流帶直流偏壓）三種輸出模式。AC模式下，電壓與頻率可精準調節，滿足不同地區電網模擬需求；DC模式提供±212V/±424V寬範圍輸出，適配直流設備測試；AC+DC模式則能模擬含直流偏壓的特殊電網環境，如工業設備中常見的電壓偏移場景，為多類型被測設備提供全麵測試覆蓋。此外，該係列可輸出有效值電流（Irms）3.25倍的峰值電流（Ipeak），能應對待測物輸入湧浪電流測試，如電機啟動、電容充電等瞬間大電流場景，避免測試過程中電源過載。

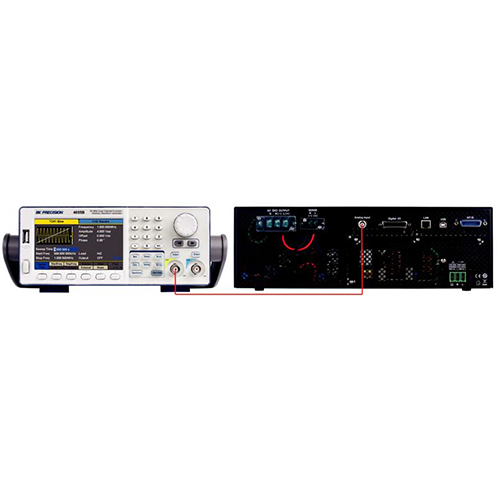

為模擬複雜電網幹擾與故障，9830B係列內置強大的測試功能。其電力線擾動（PLD）模擬器可通過STEP、LIST、PULSE模式生成浪湧、凹陷、尖峰、衰減等波形幹擾，用戶可在自定義位置插入幹擾，評估產品抗擾性能。例如測試LED驅動器時，可通過LIST模式編輯100個步驟的電壓、頻率序列，模擬電網電壓驟降、頻率波動等故障，驗證驅動器在異常工況下的穩定性。同時，該係列支持通過BNC接口輸入任意波形信號，作為信號放大器模擬獨特測試波形，適配航空電子、軍事設備等特殊場景的定製化測試需求。

在參數測量與控製方麵，9830B係列數字電源配備4.3英寸彩色LCD顯示屏，可實時顯示Vrms、Arms、Vdc、±Apk、湧浪電流、頻率、功率因數、視在功率等關鍵參數，無需額外連接測量儀器，簡化測試流程。遠程控製接口豐富，標配RS-232、USB（USBTMC）、GPIB、LAN，支持SCPI指令與LabVIEW驅動程序，用戶可通過PC端軟件生成測試序列、記錄數據，實現自動化測試。例如在生產線批量測試中，可通過LAN接口將多台9830B係列設備接入係統，配合軟件實現測試參數統一配置與數據同步采集，提升測試效率。

測試原理

9830B係列基於PWM高頻開關技術，通過高頻開關管的快速導通與關斷，將輸入直流電壓轉換為高頻交流信號，再經濾波電路處理為低失真正弦波輸出，總諧波失真率低至0.5%，保證輸出波形純淨。在PLD模擬測試中，設備通過預設波形算法，控製開關管導通時序與占空比，生成電壓驟降、浪湧等幹擾波形，如模擬電壓驟降50%持續200ms的電網故障時，內部控製器快速調整PWM輸出占空比，降低輸出電壓至設定值並維持指定時間，隨後恢複正常輸出，以此評估被測設備抗幹擾能力。在AC+DC模式下，通過在PWM輸出基礎上疊加直流分量，實現含直流偏壓的交流輸出，模擬實際電網中可能存在的直流偏移現象，為產品在複雜電網環境下的可靠性測試提供依據。此外，設備內置16位A/D轉換器，實時采集輸出電壓、電流信號，結合數字信號處理技術計算功率因數、視在功率等參數，確保測量數據精準，為測試評估提供可靠參考。

美國百科9830B係列可編程交流電源供應器以其多模式輸出、複雜幹擾模擬與精準測量能力，成為電子測試領域的核心設備。無論是研發階段的性能驗證，還是生產環節的質量檢測，亦或是合規前的抗擾測試，該係列都能提供穩定、高效的測試支持，助力用戶提升產品質量與市場競爭力。若需進一步了解某款機型的詳細參數或特定行業的應用方案，可結合實際測試需求深入拓展。
